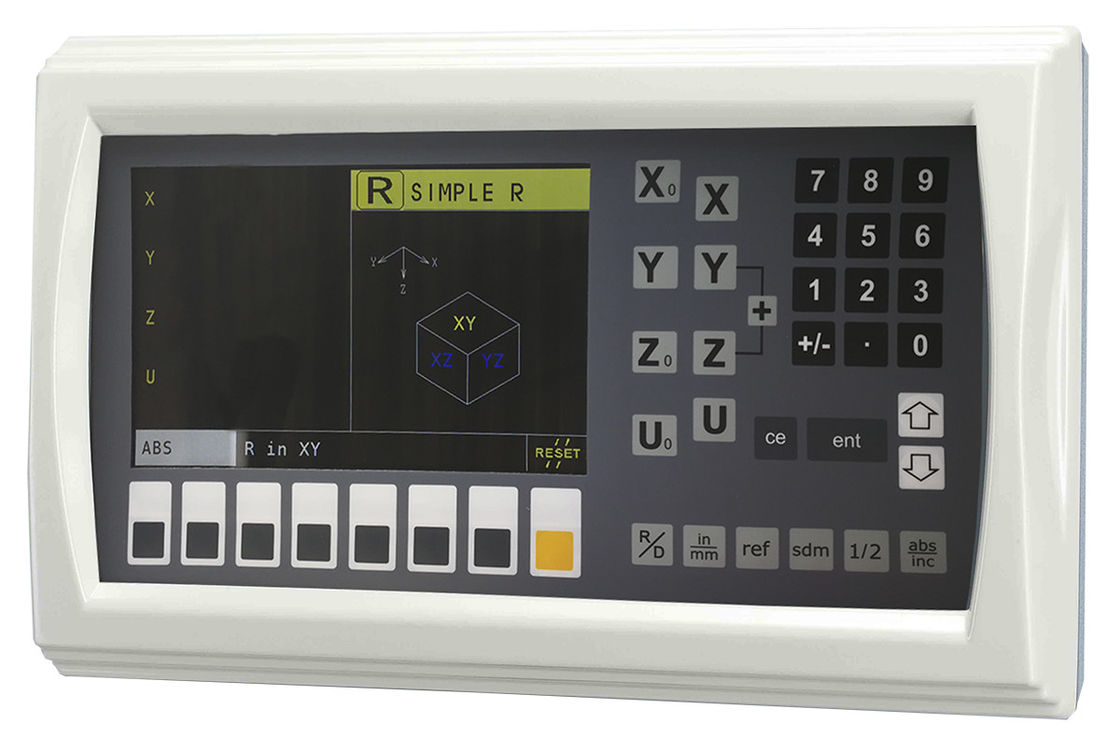

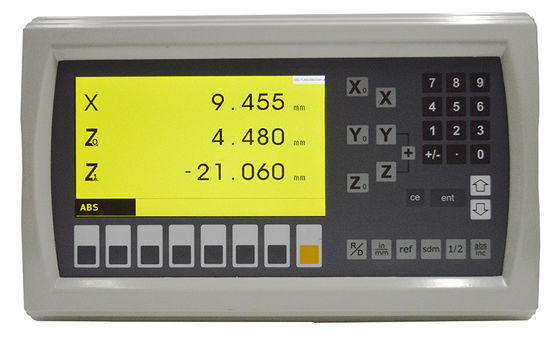

Easson 7 Inch 3 Axis Digital Readout Unit For Milling Machine Lathe
Jednostka odczytu cyfrowego 3-osiowego do wiercenia 2-4 koderów liniowych, rozdzielczość 5-0,1μm, sygnał kwadratowy A/B
Wprowadzenie produktu
ES-14B, uruchomiony w 2018 r., został zaprojektowany przez Easson w celu dostarczenia na rynek światowy cyfrowego odczytu "All in one and full options".W ES-14B jest w rzeczywistości możliwe wybór wymaganej aplikacji ((Milling, Tower, Boring, Drilling, Grinder, Wirecut) bezpośrednio podczas konfiguracji DRO.
Seria ES-14B posiada certyfikat CE i jest produkowana zgodnie z TQM ((Total Quality Management System).
Specyfikacja techniczna
| Rodzaj modelu |
ES-14B |
| Numer osi |
Trzy osi, cztery osi |
| Wyświetlacz osi |
00,01 μm, 0,5 μm, 1 μm, 5 μm |
| Wprowadzenie sygnału |
Sygnał kwadratury A / B |
| Zasilanie |
110 napięcie - 220 napięcia |
| Masę (kg) |
2.5 |
|
Maksymalny wkład
|
2 MB Hz |
| Temperatura pracy |
0°C - 45°C |
| Temperatura przechowywania |
-40°C - 55°C |
| Względna wilgotność |
≤ 95% |
| Wpływy |
2, 3 lub 4 kodery liniowe |
| Norma EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Sprzęt do badań EMC
Aby upewnić się, że wszystkie produkty Easson DRO mogą przejść standardową specyfikację EMC, mamy komplet zestawu testerów odporności na badania EMC.
Test starzenia się
Badanie starzenia może sprawdzić wady w procesie, konstrukcji, materiałach i innych aspektach urządzeń elektronicznych przed opuszczeniem fabryki.Dla przedsiębiorstw bardzo ważne jest, aby modyfikować projekty produktów na czas., aby produkty mogły być sprzedawane po ich starzeniu i stabilności, a tym samym poprawić jakość produktów i reputację na rynku.
Opis produktów
System cyfrowego odczytu
Podstawowe parametry w ES-14B są wymienione poniżej:
| Zmiany, 1/2.) |
| Metryczne / cali Wyświetlacz (mm / cm) |
| Bezwzględne / przyrostowe (ABS / INC) |
| Wyłączanie pamięci (30 subdatum) |
| 199 poddatum |
| Pamięć referencyjna (REF) |
| Wbudowanie w kalkulatorze |
| Średnica okręgu rozpiętości (PCD) |
| Pozycjonowanie otworów linii (LHOLE) |
| /Proste./R/Funkcja |
| Gładki/R/Funkcja |
| Kompensacja błędów liniowych |
| Kompensacja błędów nieliniowych |
| Podsumowanie osi Z |
| Wyświetlacz prędkości osi |
| Funkcja Bluetooth (nieobowiązkowa) |
| Funkcja pozycji awarii zasilania (działająca wyłącznie z całkowitą skalą liniową Easson) |
ES-14B to opcjonalny system DRO, który ma specyficzne funkcje, które są bardzo ważne dla modernizacji maszyny, takie jak nieliniowa kompensacja, wyświetlacz prędkości osi...i wiele innych ważnych cech, które czynią go idealnym rozwiązaniem do modernizacji wielu różnych rodzajów narzędzi maszynowych.
Aby upewnić się, że DRO może przejść testy EMC, inżynier opracowuje kolejną nowy typ jednostki zasilania, aby zastąpić starą (transformer).
Przełącznik zasilania Zalety:
1Niewielkie rozmiary i lekka waga
2. Wysoka wydajność energetyczna
3Niska moc cieplna i wysoka niezawodność
4Zintegrowane urządzenie filtrujące EMI dla zasilania, o wysokim poziomie integracji

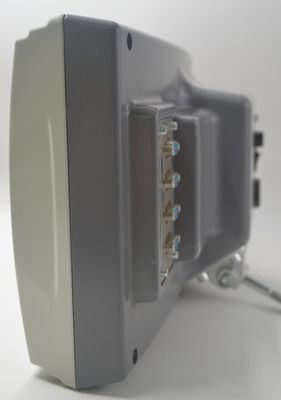

Interfejs łącznika
| Numer PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| Sygnał TTL |
--- |
0V |
--- |
GND |
--- |
A |
5V |
B |
R |
| Kabel |
--- |
Pomarańczowy |
--- |
Powierzchnia |
--- |
Żółty |
|
|
|
