Szczegóły Produktu:
|
| nazwisko: | Skala pomiarowa | Słowo kluczowe: | Maszynowe odczyty cyfrowe |
|---|---|---|---|
| miara standard: | 0,02 mm | miara długość: | 1300-3000 mm |
| Rezolucja: | 5 µm | Struktura: | Wciśnij i wyciągnij |
| Zastosowanie: | Wysokiej dokładności frezowanie, szlifierka | Sygnał wyjściowy: | TTL |
| High Light: | Absolutny enkoder liniowy 0,02 mm,absolutny enkoder liniowy 3000 mm |
||
Wysoka dokładność Structure Push & Pull Absolute Linear Encoder Skala szklana z odczytem cyfrowym

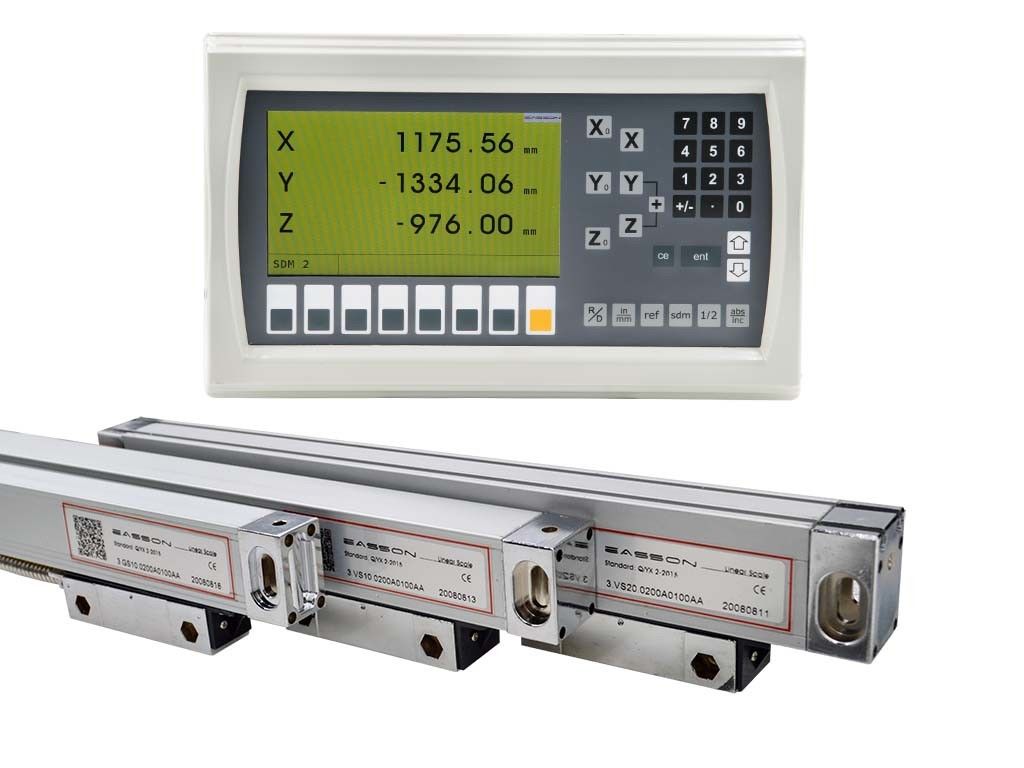

Widok produktu
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| Standardy pomiarowe | Skala szklana - okres kratkowania: 20 μm (0,02 mm) | ||||||||
| System wykrywania optycznego | System transmisji podczerwieni: długość fali 880 mm | ||||||||
| System nośnika suwaków | Pięciogłowy układ podtrzymujący | ||||||||
| Rozstrzygnięcie | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | 5 μm | 1 μm | |
| Podróż pomiarowa | 50-1200 mm | Każde 50 mm na długość | Nie dostępne | ||||||
| 1300-3000 mm | Nie dostępne | Każde 100 mm na długość | |||||||
| Dokładność | 50-450 mm | ± 3 μm -± 5 μm | - Tak. | ||||||
| 500-800 mm | ± 10 μm | ± 5 μm | ± 10 μm | ± 5 μm | - Tak. | ||||
| 1050-2000 mm | ± 10 μm | ± 5 μm | ± 10 μm | ± 5 μm | - Tak. | ||||
| 1300-3000 mm | - Tak. | ± 10 μm/m | |||||||
| Powtarzalność | 2 μm (0,002 mm) | ||||||||
| Histeria | 3 μm (0,003 mm) | ||||||||
| Ochrona | IP 53 | ||||||||
| Zasilanie | Prąd stały 5V ± 5% | ||||||||
| Sygnał wyjściowy | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Wymiary instalacji
VA20Zestaw
Interfejs łącznika
Easson absolutny koder liniowy użyć złoto pokryte szpilki, aby uniknąć złego połączenia i antykorozyjne,ma małe PCB wewnątrz złącza, które pozwalają VA serii Absolutnej skali liniowej wbudowane w danych kompensacji lasera i bezpośrednio połączyć z naszym LCD DRO, zapewnić wysoką dokładność pomiaru.
DSUB 9PIN
| Numer PIN | TTL | 422A | ||
| Sygnał | Kabel | Sygnał | Kabel | |
| 1 | / | / | A- | Żółty |
| 2 | 0V | Pomarańczowy | 0V | Biały |
| 3 | / | / | B- | Czerwony |
| 4 | GND | GND | GND | GND |
| 5 | / | / | R- | Czarne |
| 6 | A | Żółty | A | Zielona |
| 7 | 5V | Czerwony | 5V | Brązowy |
| 8 | B | Zielona | B | Niebieski |
| 9 | R | Brązowy | R | Szary |
Opis produktu
Zaawansowany system pomiaru optycznego
Charakterystyka:
1. VS20 Koder liniowy z zastosowaniem podwójnej konstrukcji w trybie T, która jest wygodna dla użytkowników do instalacji i korekty ciała skali.
2. VS20 Skala liniowa może być podłączona do systemu ciśnienia dodatniego, poziom ochrony może osiągnąć IP65.
3Liniowy Encoder posiada trzy powierzchnie montażowe, które mogą elastycznie pasować do różnych rodzajów narzędzi mechanicznych.
Skala VA ma małe płytki PCB wewnątrz 9 PIN złącza, dane kompensacji laserowej są przechowywane w środku, z naszym LCD cyfrowy wyświetlacz,dane o rekompensatach będą bezpośrednio ładowane do pliku ECF (plik rekompensat) w DRO, dokładność do ± 2 μm.
Test starzenia się
Głowa odczytu Easson Optical Linear Scale musi być włączona przez 24 x 3 godziny przed złożeniem.
Upewnij się, że wszystkie skale liniowe są niezawodne przez długi czas.
100% kalibracja laserowa
Wszystkie szkła o szerokości linearnej są indywidualnie sprawdzane i kalibrowane przez nasz wewnętrzny interferometr laserowy w celu zapewnienia, że dokładność pomiaru jest w 100% zgodna ze specyfikacjami.
