Szczegóły Produktu:
|
| Imię: | Maszyna do pomiaru wideo | Słowo kluczowe: | System pomiaru wideo |
|---|---|---|---|
| Zmierz dokładność: | (1,5 + L / 200) μm | Środek: | 300 x 200 x 200 mm |
| CCD: | Wysoka rozdzielczość SONY CMOS CCD | Rozdzielczość wyświetlacza: | Skala absolutna 0,01 μm |
| Model operacyjny: | Automatyczny | Powtarzalność: | 0,002 mm |
| High Light: | Wizualne maszyny pomiarowe Vmm,wizyjne maszyny pomiarowe SP3020,automatyczne systemy wizyjne SP 3020 Vmm |
||

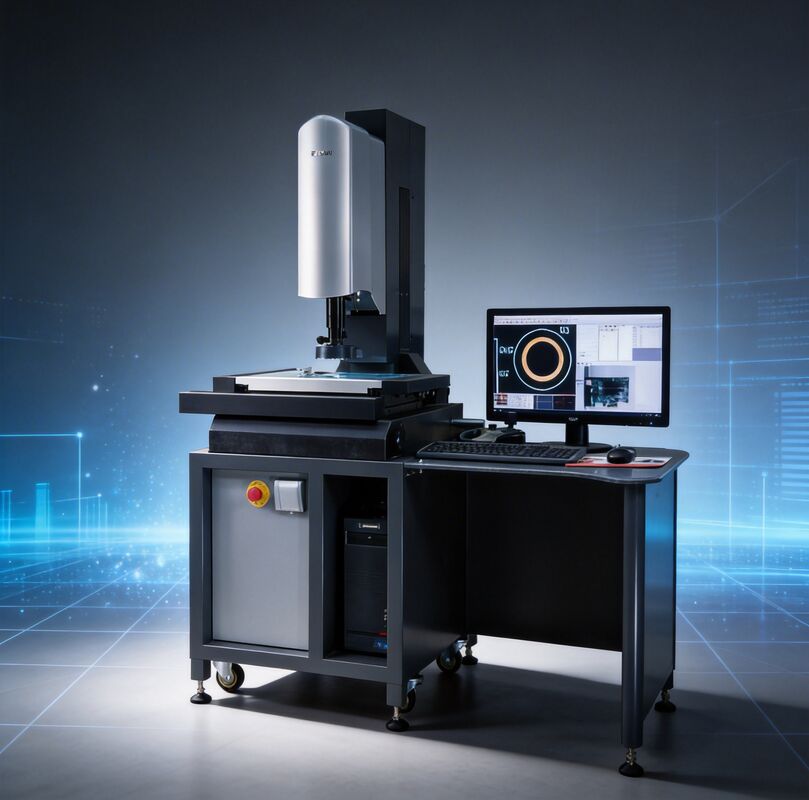

SP-3020 Automatyczne wizyjne maszyny pomiarowe z 3-osiową skalą liniową 0,01 μm
Aplikacje urządzenia
Maszyna do pomiaru wideo SPARTAN 3020 jest szeroko stosowana w różnych precyzyjnych urządzeniach elektronicznych, technologii płytek, narzędziach skrawających, tworzywach sztucznych, sprężynach, częściach tłoczonych, złączach, formach, wojsku, kopiowaniu dwuwymiarowym, rysowaniu, rozwoju inżynieryjnym, metalowych tworzywach sztucznych, płytkach drukowanych, gumie przewodzącej , metalurgia proszków, śruby, części do zegarków, telefony komórkowe, przemysł farmaceutyczny, urządzenia światłowodowe, inżynieria samochodowa, lotnictwo, uniwersytety, instytuty naukowo-badawcze i inne dziedziny mają szeroki zakres zastosowań.
Zasada działania
Podczas umieszczania przedmiotu obrabianego na stole roboczym, jego obraz jest przechwytywany i eksportowany do komputera poprzez transmisję lub odbijanie światła urządzenia, a następnie za pomocą funkcji oprogramowania, takich jak wideo, pomiar wraz z translacją stołu roboczego, zbieranie współrzędnych, użytkownik może wykonywać pomiary takie jak okrąg, linia, odległość od przedmiotu obrabianego.
Specyfikacja techniczna
| Model | SP-3020 | SP-4030 | SP-6050 |
| Pomiar podróży (mm) | 300x200x200 | 400x300x250 | 600x500x300 |
| Całkowity wymiar (mm) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| Rozmiar szkła stołu roboczego (mm) | 339x239x10 | 439x339x12 | 648x548x18 |
| waga (kg) | 280 | 410 | 1700 |
| Maksymalne obciążenie stołu (kg) | 30 | 30 | 30 |
| Dokładność pomiaru (μm) | 1,5 + L / 200 | 2 + L / 150 | |
| Powtarzalność (μm) | 2 | ||
| Powiększenie | Powiększenie optyczne 0,7-4,5X, powiększenie obrazu 20-125X | ||
| Rozdzielczość wyświetlania osi | 0,00001 mm (0,01 μm) | ||
| System oświetleniowy | Osiem obszarów w górę źródła światła z dwoma laserowymi systemami pozycjonowania | ||
| Model operacyjny | Automatyczne sterowanie za pomocą myszy, joysticka lub klawiatury | ||
| Obiektyw | Automatyczny zoom, optyczny obiektyw koncentryczny z automatycznym ustawianiem ostrości | ||
| System wizyjny | Kamera SONY CMOS o wysokiej rozdzielczości z globalną migawką | ||
Charakterystyka
1. Osie X / Y / Z 3 absolutnej skali liniowej są niezależnie badane i rozwijane, z rozdzielczością do 0,01 μm
2. Obiektyw F3 o wysokiej precyzji z automatycznym zoomem w pętli zamkniętej.
3. Specjalnie zaprojektowany kontroler ruchu maszyny pomiarowej Vision wykorzystujący transmisję Ethernet, który jest wydajnym i niezawodnym systemem, może rozwiązać wady niestabilnej transmisji USB.
4. Wysokiej rozdzielczości przetwornik SONY CMOS procesora obrazu, zapewniający wyraźny obraz bez rozmazywania.
5. Źródło światła górnego wykorzystujące niezależny system sterowania oświetleniem z ośmioma strefami podzielonymi na strefy, a element emitujący światło wykorzystujący diody LED o niskim tłumieniu w celu przedłużenia żywotności.
6. Wielofunkcyjne oprogramowanie pomiarowe, wyniki pomiarów mogą być przesyłane do formatu DXF, Word, Excel, PDF i innych.
Obiektyw F3 z automatycznym zoomem z zamkniętą pętlą i wysoką precyzją
W połączeniu z wysoką precyzją, skalą pierścieniową o wysokiej rozdzielczości opracowaną i zaprojektowaną przez obiektyw Easson F3, sprzężeniem zwrotnym w pełnej zamkniętej pętli, w tym współosiową funkcją oświetlenia, wyeliminowany jest błąd wielokrotnego powtarzania obrazu spowodowany przerwą w przekładni, aby poprawić powtarzalność ogólny pomiar.
21 Zamówienia Odszkodowanie wolumetryczne
Maszyna pomiarowa Easson Vision używana z systemem sterowania sieciowego serii AR, który obejmuje kompensację objętościową 21 rzędów, z odczytem enkodera liniowego o bardzo wysokiej prędkości i wbudowanym dekoderem EAD (dekoder skali absolutnej), pozwala systemowi serii AR na użycie precyzyjnej skali absolutnej AS-80 zapewniające wysoką dokładność i wysoką rozdzielczość pomiaru.
2D / 3D M.ostatecznie Pomiary
Trzy serie wizyjnych maszyn pomiarowych firmy Easson mogą współpracować z brytyjską sondą dotykową Renishaw o wysokiej precyzji do wielokrotnych pomiarów 2D / 3D.Pomiar 3D sondy można łączyć z pomiarem 2D systemu obrazowania.Ten sam układ współrzędnych jest używany do pomiarów 2D / 3D w doskonałej i łatwej kombinacji.
