Szczegóły Produktu:
|
| Imię: | Cyfrowa skala liniowa | Słowo kluczowe: | Skala liniowa z odczytem cyfrowym |
|---|---|---|---|
| Rozdzielczość wyświetlacza: | 5 µm | Meas. Środek length długość: | 50-500 mm |
| Gwarancja: | 13 miesięcy | moc: | DC 5 V. |
| Sygnał wyjściowy: | TTL | Stosowanie: | Mała tokarka |
| High Light: | Optyczny miniaturowy enkoder liniowy f,miniaturowy enkoder liniowy GS90,Optyczna skala liniowa GS90 |
||

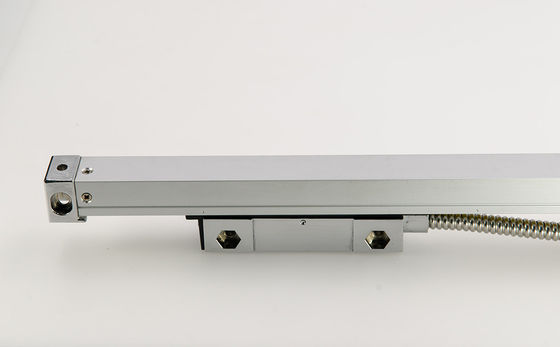

Optyczny miniaturowy enkoder liniowy Easson GS90 do małych tokarek

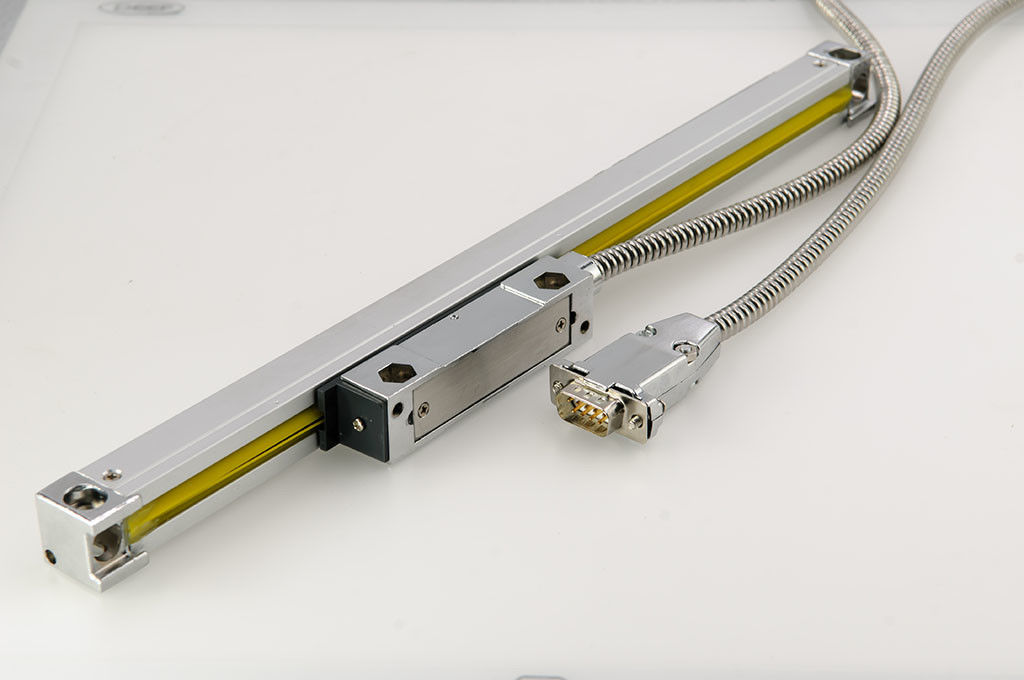

Wyświetlacz produktu
Specyfikacja produktu
| GS90 | ||
| Standard pomiaru | Skala szklana - okres kraty: 20 μm (0,02 mm) | |
| Optyczny system wykrywania | Przepuszczalny system podczerwieni: długość fali 880 mm | |
| Slide Carrier System | Pionowy system nośny z pięcioma łożyskami | |
| Rozkład | 5 μm | |
| Pomiar podróży | 50-500mm | Co 50 mm na długość Spec.do 500 mm |
| Precyzja | 50-500mm | ± 10 μm |
| Powtarzalność | 5 μm (0,005 mm) | |
| Histersis | 5 μm (0,005 mm) | |
| Ochrona | IP 53 | |
| Zasilacz | DC 5 V ± 5% | |
| Sygnał wyjściowy | TTL | |

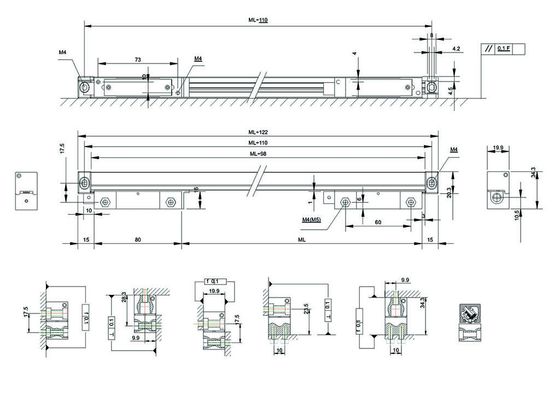

Wymiary montażowe
Interfejs złącza
DSUB 9PIN
| KOŁEK | TTL | 422A | ||
| Sygnał | Kabel | Sygnał | Kabel | |
| 1 | —— | —— | ZA- | Żółty |
| 2 | 0V | Pomarańczowy | 0V | Biały |
| 3 | —— | —— | B- | Czerwony |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | R- | czarny |
| 6 | ZA | Żółty | ZA | Zielony |
| 7 | 5V | Czerwony | 5V | brązowy |
| 8 | b | Zielony | b | niebieski |
| 9 | R | brązowy | R | Szary |
Opis produktu
Zaawansowany optyczny system pomiarowy
zasada działania:
Działa na zasadzie fizycznego formowania prążków mory.Przykładem jest frędzla mory.Gdy utworzy się mały kąt θ między wzorem linii na siatce wskaźnika a wzorem linii na siatce skali, a dwie fasetki siatki zostaną umieszczone stosunkowo równolegle, pod oświetleniem źródła światła, na prawie pionowym wzorze siatki, powstają jasne i ciemne paski.
Warga uszczelniająca
Plastikowe uszczelki wag serii GS wykorzystują innowacyjny materiał zapewniający doskonałą odporność na olej, wysokie właściwości sprężystości i trwałość, a starannie zaprojektowana geometria warg zapewnia niski opór ślizgowy.
Test na wiek
Test starzenia może zweryfikować, czy proces, projekt, materiał i inne aspekty są wadliwe.W związku z tym, korzystając z tych testów, możemy szybko zmienić projekt produktu, aby poprawić jego jakość i żywotność.
100% kalibracja lasera
Wszystkie przetworniki z kratą szklaną są indywidualnie sprawdzane i kalibrowane przez nasz wewnętrzny interferometr laserowy, aby zapewnić, że dokładność pomiaru jest w 100% zgodna ze specyfikacjami.
Raport dokładności
Każda waga liniowa jest drukowana z kodem QR, który jest wygodny dla użytkowników, aby zobaczyć raport dokładności z inspekcji fabryki.
