Wprowadzenie produktu

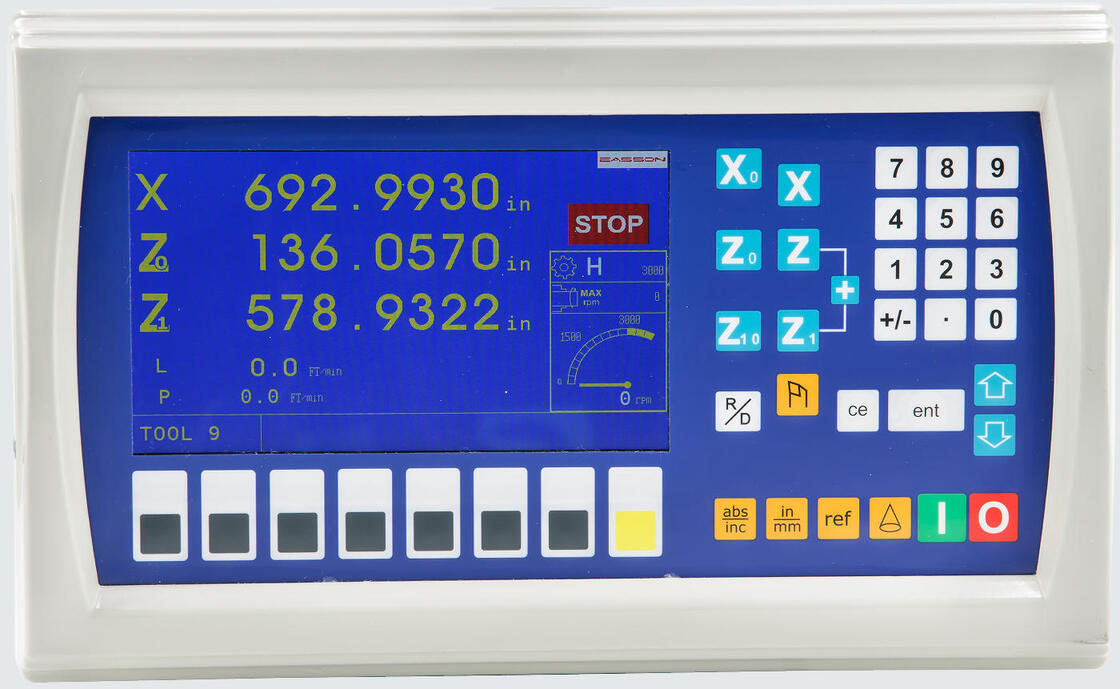

TheCyfrowy system odczytu tokarki stałoobrotowej Easson ES-14Bto profesjonalny LCD DRO zaprojektowany specjalnie dlazastosowania w tokarkach precyzyjnych.
W przeciwieństwie do tradycyjnych odczytów cyfrowych, które wyświetlają jedynie położenie osi, ES-14B integruje siękontrola prędkości wrzeciona, liniowe monitorowanie prędkości skrawania powierzchni i sprzężenie zwrotne z enkoderem, umożliwiając operatorowi utrzymanie optymalnych warunków obróbki podczas operacji toczenia.
System obsługujesterowanie stałą prędkością powierzchniową (CSS)., umożliwiając automatyczne dostosowanie prędkości wrzeciona do średnicy przedmiotu obrabianego podczas obróbki. Zapewnia to stałą prędkość skrawania, co poprawia jakość wykończenia powierzchni i trwałość narzędzia.
ES-14B DRO wyprowadza aSygnał sterujący 0–10 V do falownika wrzeciona, umożliwiając bezpośrednią regulację prędkości obrotowej wrzeciona dla obuautomatyczne i ręczne tryby sterowania.
Dzięki inteligentnym funkcjom specyficznym dla tokarki, takim jakSumowanie w osi Z, pamięć korekcji narzędzia i przełączanie wyświetlania promienia/średnicyES-14B znacznie poprawia wydajność obróbki i zmniejsza błędy operatora.
Zaprojektowany dla środowisk przemysłowych, system DRO jest zgodny z międzynarodowymiNormy EMCzapewniające niezawodną pracę w warsztatach obrabiarkowych.
Kluczowe funkcje
Sterowanie stałą prędkością powierzchniową (CSS)
Cyfrowy system odczytu ES-14B automatycznie dostosowuje prędkość wrzeciona w oparciu o aktualną średnicę osi X, aby utrzymać stałą prędkość skrawania podczas operacji toczenia.
Ta funkcja poprawia:
Główne klawisze i przyciski funkcyjne
Automatyczna i ręczna kontrola obrotów
DRO udostępnia dwa tryby sterowania wrzecionem:
Tryb AUTO RPM
Prędkość wrzeciona jest automatycznie kontrolowana zgodnie z ustawieniem wstępnymliniowa prędkość skrawania powierzchni.
RĘCZNY tryb obrotów
Prędkość wrzeciona jest kontrolowana za pomocą pokrętła regulacji prędkości DRO.
Ten elastyczny system sterowania pozwala operatorom wybrać najbardziej odpowiedni tryb pracy w zależności od zadania obróbki.
Sterowanie falownikiem wrzeciona 0–10 V
ES-14B wyprowadza sygnał aAnalogowy sygnał sterujący 0-10 Vbezpośrednio do falownika wrzeciona, umożliwiając precyzyjne elektroniczne sterowanie prędkością wrzeciona.
Umożliwia to bezproblemową integrację z nowoczesnymi układami napędowymi tokarek.
Liniowy wyświetlacz prędkości skrawania powierzchni
DRO bezpośrednio wyświetla plikprędkość cięcia liniowego (m/min)podczas obróbki, umożliwiając operatorom monitorowanie warunków skrawania w czasie rzeczywistym.
Funkcja sumowania osi Z i Z1
Do dużych tokarek wyposażonych w dwie skale wzdłużne, wsporniki ES-14Bsumowanie osi, umożliwiając łączenie odczytów osi Z i Z1 i wyświetlanie ich jako pojedynczą wartość.
Poprawia to dokładność pozycjonowania narzędzia.
Aplikacje
System DRO o stałej prędkości ES-14B jest szeroko stosowany w:
-
precyzyjna obróbka tokarska
-
warsztaty obróbki metali
-
produkcja form
-
obróbka podzespołów samochodowych
-
toczenie komponentów lotniczych
-
ogólna produkcja mechaniczna
Specyfikacja techniczna
| Numer modelu |
ES14B CS |
| Numer osi |
Cztery osie |
| Wyświetlacz osi |
1μm, 5μm |
| Wejście sygnału |
Sygnał kwadraturowy A/B |
| Zasilanie |
110 Napięcie - 220 Napięcie |
| Waga (kg) |
2.5 |
|
Maksymalne wejście
|
2 MB Hz |
| Temperatura robocza |
0 ℃ - 45 ℃ |
| Temperatura przechowywania |
-40 ℃ - 55 ℃ |
| Wilgotność względna |
≤ 95% |
| Wejścia |
2 lub 3 enkodery liniowe |
| Norma EMC |
IEC61000-4-2/GB/T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5/GB/T 17799-5
|
Sprzęt do testowania EMC
Aby mieć pewność, że wszystkie produkty Easson DRO spełniają standardową specyfikację standardu EMC, dysponujemy kompletnym zestawem testerów odporności EMC.
Próba starzenia
Test starzenia może zweryfikować, czy produkty procesu, projekt, materiał i inne aspekty są wadliwe, czy nie. Dzięki tym testom możemy szybko zmienić projekt produktu, aby poprawić jego jakość i żywotność.
Cyfrowy system odczytu
Podstawowy parametr w ES-14B jest zawarty jak poniżej:
| Centrowanie (1/2) |
| Promień / średnica dla każdej osi |
| Metryczne / cale Wyświetlacz (mm / cale) |
| Bezwzględne / przyrostowe (ABS / INC) |
| Wyłącz pamięć (30 poddanych) |
| 199 poddanych |
| Pamięć referencyjna (REF) |
Definicja pinów portu sterowania sygnałem CS ES14B CS (DB9).
| Nr pinu |
Nazwa sygnału |
Opis / Uwagi |
| Przypnij 1 |
Falownik 10 V |
Sygnał falownika (+10V) |
| Przypnij 2 |
Falownik 0 V |
Sygnał falownika (0 V / GND) |
| Przypnij 3 |
— |
Nieużywany / Zarezerwowany |
| Przypnij 4 |
— |
Nieużywany / Zarezerwowany |
| Przypnij 5 |
— |
Nieużywany / Zarezerwowany |
| Przypnij 6 |
5 V (czujnik przełączania obrotów) |
Zasilanie +5 V dla czujnika przełącznika obrotów |
| Przypnij 7 |
Czujnik Halla |
Wejście sygnału czujnika Halla |
| Przypnij 8 |
Sygnał wysokiego/niskiego biegu |
Sygnał sterujący wysokim/niskim biegiem |
| Przypnij 9 |
0 V (wspólna masa) |
Masa czujnika przełącznika obrotów i 0 V H/L(dwa kable sygnałowe) |
Uwagi / uwagi dotyczące okablowania
-
Podłączenie falownika:Szpilka1i Przypnij2
-
Połączenie wysokiego/niskiego biegu:Szpilka8i Przypnij9
-
Podłączenie czujnika przełącznika obrotów:Szpilka6, Szpilka7, Szpilka9
-
Easson CS DRO obsługuje czujnik PNP typu normalnie otwarty 5 V.
