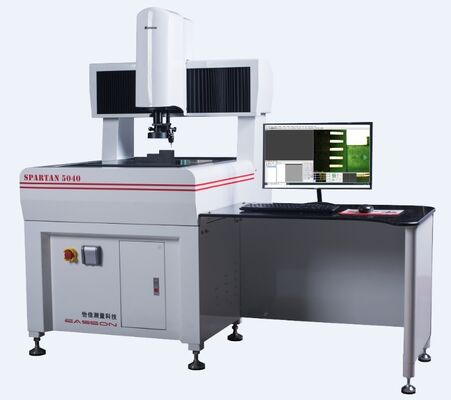

0.01μm System kontroli optycznej CNC w skali absolutnej zapewniający dokładną kontrolę wymiarową i monitorowanie produkcji

Opis produktu:

CNC Vision Measuring System jest najnowocześniejszym rozwiązaniem przeznaczonym do dokładnych pomiarów w różnych zastosowaniach przemysłowych.Ten system zapewnia niezrównaną dokładność i niezawodność, co czyni go niezbędnym narzędziem kontroli jakości i procesów inspekcyjnych w sektorach produkcji.

W sercu tego systemu pomiaru wzroku przemysłowego leży jego wyjątkowa rozdzielczość.system zapewnia, że nawet najmniejsze szczegóły są rejestrowane z niezwykłą precyzjąTa wysoka rozdzielczość ma kluczowe znaczenie dla przemysłu wymagającego skrupulatnych standardów pomiarowych, takich jak przemysł lotniczy, motoryzacyjny, elektronika i produkcja urządzeń medycznych.Zdolność systemu do zapewnienia tak precyzyjnej rozdzielczości gwarantuje, że elementy spełniają rygorystyczne specyfikacje, zmniejszając ryzyko wad i zwiększając ogólną jakość produktu.

W uzupełnieniu do imponującej rozdzielczości CNC Vision Measuring System wyposażony jest w zaawansowany system oświetlenia, który zawiera zarówno konfigurację LED Coaxial, jak i Ring Light.To podwójne oświetlenie zapewnia optymalne oświetlenie, eliminując cienie i odbicia, które w przeciwnym razie mogłyby zagrozić dokładności pomiaru.

Światło koaksjalne LED jest szczególnie skuteczne w podkreśleniu cech powierzchni, podczas gdy światło pierścieniowe zapewnia jednolitą jasność na całym obszarze pomiarowym.te elementy oświetlenia umożliwiają systemom pomiarowym widzenia przemysłowego spójne działanie w różnych warunkach środowiskowych i z różnymi rodzajami materiałów..

Dokładność pomiarów jest kluczowym atrybutem każdego systemu pomiaru widzenia, a ta maszyna pomiarowa CNC Coordinate Measuring Machine wyróżnia się w tym zakresie.5+L/200) μm, gdzie L oznacza długość mierzoną w milimetrach. Ten poziom precyzji zapewnia wiarygodne i powtarzalne pomiary, ułatwiając stosowanie rygorystycznych protokołów zapewniania jakości.Producenci mogą zaufać temu systemowi w wykrywaniu nawet najmniejszych odchyleń od specyfikacji projektowych, minimalizując w ten sposób odpady i optymalizując wydajność produkcji.

Rozdzielczość wyświetlacza CNC Vision Measuring System jest równie imponująca, posiadając Absolute Linear Encoder o długości 0,01 μm.

Ta zaawansowana technologia kodowania przetwarza fizyczne ruchy etapu pomiarowego w precyzyjne sygnały cyfrowe, umożliwiając uzyskiwanie i wizualizację danych o wysokiej dokładności.W rezultacie powstaje proces pomiarowy, który jest nie tylko dokładny, ale także bardzo przejrzysty i łatwy do zinterpretowania.

Użytkownicy korzystają z jasnych, szczegółowych odczytów, które wspierają świadome podejmowanie decyzji i usprawnioną integrację przepływów pracy.

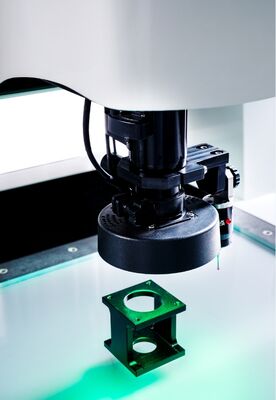

W centrum optycznych możliwości systemu znajduje się kamera CMOS o wysokiej rozdzielczości, która służy jako główne urządzenie do obrazowania.wysokiej jakości obrazy niezbędne do szczegółowej kontroli i analizyWysoka rozdzielczość czujnika CMOS umożliwia wykrywanie drobnych cech powierzchni i subtelnych zmian wymiarowych, co czyni go idealnym do skomplikowanych komponentów o skomplikowanej geometrii.Ponadto, wydajność kamery przyczynia się do ogólnej szybkości i wydajności procesu pomiarowego, umożliwiając szybkie przechwytywanie danych bez zaniedbywania dokładności.

Podsumowując, CNC Vision Measuring System to najnowocześniejszy system pomiaru wzroku przemysłowego, który łączy w sobie wyższą rozdzielczość, zaawansowaną technologię oświetlenia,wyjątkowa dokładność pomiaruSystem ten wykorzystuje 0,01 μm Absolute Scale, LED Coaxial i Ring Light, dokładność pomiaru 1,5+L/200) μm, 0,01 μm Absolute Scale, 0,01 μm Absolute Scale, LED Coaxial i Ring Light.01μm Absolutna rozdzielczość wyświetlacza kodera liniowego, a kamera CMOS o wysokiej rozdzielczości czyni go niezastąpionym atutem dla przemysłu wymagającego skrupulatnej kontroli jakości.

Wykorzystując możliwości tej maszyny do pomiaru współrzędnych CNC, producenci mogą poprawić procesy inspekcji, zmniejszyć błędy,i utrzymać przewagę konkurencyjną w dzisiejszych wymagających środowiskach produkcjiNiezależnie od tego, czy jest on stosowany do rutynowych kontroli jakości, czy do złożonej analizy wymiarowej, ten system pomiarów wizualnych wyróżnia się jako punkt odniesienia precyzji i niezawodności w metrologii przemysłowej.

Charakterystyka:

• Nazwa produktu: CNC Vision Measuring System
• Dokładność pomiaru: (1,5+L/200) μm, zapewniająca dokładne pomiary
• Kamera CMOS o wysokiej rozdzielczości (CCD) dla jasnych i szczegółowych obrazów
• Rozdzielczość: 0,01 μm Skala absolutna dla wyjątkowych szczegółów
• Rozdzielczość ekranu: 0,01 μm Absolute Linear Encoder dla dokładnych odczytów
• Formaty wyjścia danych: CSV, DXF, PDF dla wszechstronnej obsługi danych
• System pomiaru widzenia o wysokiej dokładności odpowiedni do zastosowań przemysłowych
• System pomiaru widzenia przemysłowego zaprojektowany w celu zwiększenia niezawodności pomiarów

Parametry techniczne:

Zastosowanie:

Easson SP-5040 CNC Vision Measuring System to zaawansowany system kontroli optycznej CNC zaprojektowany w celu spełnienia rygorystycznych wymagań nowoczesnej produkcji i kontroli jakości.Ten wysokiej dokładności system pomiaru widzenia integruje najnowocześniejszą technologię, w tym rozdzielczość kamery o rozdzielczości 1,3 megapiksela i rozdzielczość wyświetlacza 0,01 μm Absolute Linear Encoder, zapewniając wyjątkową precyzję w zadaniach pomiarowych.5+L/200) μm, SP-5040 jest idealny dla gałęzi przemysłu, w których dokładna weryfikacja wymiarów jest kluczowa.

Ten system kontroli optycznej CNC jest szeroko stosowany w różnych scenariuszach przemysłowych, takich jak przemysł lotniczy, motoryzacyjny, elektronika i produkcja maszyn precyzyjnych.W produkcji komponentów lotniczych, SP-5040 zapewnia, że każda część spełnia rygorystyczne wymagania tolerancji, zapobiega kosztownym błędom i zwiększa bezpieczeństwo.składniki układu przesyłowego, oraz innych istotnych elementów, zwiększając ogólną niezawodność i wydajność produktu.

Przemysł elektroniczny korzysta z wysokiej rozdzielczości kamery i automatycznego modelu działania systemu, umożliwiającego szybką i dokładną inspekcję miniaturowych komponentów i płyt obwodowych.Zdolność ta jest niezbędna do utrzymania standardów jakości w produkcji smartfonówDodatkowo automatyczne działanie systemu zmniejsza błędy ludzkie i zwiększa przepustowość,co sprawia, że jest bardzo odpowiedni dla środowisk produkcyjnych o dużej objętości.

Ponadto Easson SP-5040 obsługuje wiele formatów wyjściowych danych, takich jak CSV, DXF i PDF, umożliwiając płynną integrację z różnymi systemami zarządzania jakością i raportowania.Ta elastyczność zwiększa identyfikowalność i dokumentację, co ma kluczowe znaczenie dla zgodności z międzynarodowymi normami jakości i audytami.

Podsumowując, Easson SP-5040 CNC Optical Inspection System jest niezbędnym narzędziem dla producentów poszukujących niezawodnego, wysokiej dokładności systemu pomiaru widzenia.Jego zaawansowane funkcje i wszechstronne możliwości obsługi danych sprawiają, że jest idealny dla szerokiego zakresu zastosowań, od rozwoju prototypu po zapewnienie jakości produkcji na dużą skalę, zapewniając precyzję i wydajność na każdym etapie.

Wsparcie i usługi:

Nasz system pomiarowy CNC Vision jest wspierany przez kompleksowe wsparcie techniczne produktu i usługi zaprojektowane w celu zapewnienia optymalnej wydajności i zadowolenia klientów.

Dostarczamy szczegółowe instrukcje obsługi i instrukcje instalacji, które pomogą Ci w efektywnym uruchomieniu i obsłudze systemu.aktualizacje oprogramowania, oraz procedur kalibracyjnych.

Oferowane są regularne usługi konserwacyjne, aby utrzymać CNC Vision Measuring System w pełni precyzyjnym i niezawodnym.i kontroli zgodności.

Programy szkoleniowe są dostępne dla operatorów i techników, aby zmaksymalizować możliwości systemu i zapewnić prawidłowe użytkowanie.

Ponadto oferujemy możliwości dostosowania i ulepszenia oprogramowania, aby dostosować system do konkretnych potrzeb pomiarowych.

Naszym zobowiązaniem jest zapewnienie terminowego i skutecznego wsparcia przez cały cykl życia systemu pomiarowego CNC Vision, zapewniając minimalne przestoje i zwiększoną wydajność.

Częste pytania:

P1: Jaka jest marka i numer modelu tego systemu pomiarowego widzenia CNC?

Odpowiedź: System pomiaru widzenia CNC jest wytwarzany przez Easson, a numer modelu to SP-5040.

P2: Gdzie jest produkowany Easson SP-5040 CNC Vision Measuring System?

Easson SP-5040 jest produkowany w Chinach.

P3: Jakie są główne zastosowania Easson SP-5040 CNC Vision Measuring System?

A3: Easson SP-5040 jest stosowany do precyzyjnych pomiarów i inspekcji małych i średnich komponentów w takich gałęziach przemysłu, jak elektronika, motoryzacja, lotnictwo kosmiczne i produkcja.

P4: Jakie możliwości pomiarowe oferuje Easson SP-5040?

A4: Easson SP-5040 zapewnia wysoką dokładność pomiarów 2D i 3D przy użyciu zaawansowanej technologii widzenia w połączeniu z sterowaniem CNC w celu automatycznej i powtarzalnej kontroli.

P5: Czy Easson SP-5040 CNC Vision Measuring System jest przyjazny dla użytkowników?

Odpowiedź: Tak, Easson SP-5040 posiada intuicyjny interfejs użytkownika i oprogramowanie zaprojektowane w celu uproszczenia obsługi, dzięki czemu operatorzy mogą łatwo wykonywać efektywne pomiary.
